Nikon 24-70mm F2.8E VR 嚴重撞擊損壞分析

注意:是嚴重"撞擊"損害分析,這樣的標題是有原因的!

在NRC送修的紀錄當中,很多撞擊後送修的Nikon 24-70mm F2.8E VR,檢測後我們都並未發現損壞,什麼意思?

我們遇到好幾位攝友撞擊到Nikon 24-70mm F2.8E VR,送過來檢查,成像正常,變焦正常,表示輕微撞擊,對於Nikon 24-70mm F2.8E VR並不會造成影響

但是,嚴重撞擊呢?

這就是我們今天討論的Nikon 24-70mm F2.8E VR嚴重撞擊的損害分析!最近修理了滿多的,所以整理以下幾種情況

首先,我先說,對於這顆Nikon 24-70mm F2.8E VR給予高度的肯定,結構的設計,幾乎達到一定的高度!

以下三顆撞擊嚴重的第一顆:VR嚴重變形

VR本體受到撞擊後,磁浮震動的連動桿嚴重變形

附上修復好的樣子



嚴重撞擊二:上下主筒連結部位變形

如果圖片還不清楚

維修過程,已經可以看到連帶"主筒"是損壞的

所以必須連同前主筒一起更換,有發現重點嗎?

前主筒是包含整個前變焦套筒!

以前Nikon 24-70mm F2.8G是獨立的前變焦鏡筒,現在Nikon 24-70mm F2.8E VR是一整組的!

如果嚴重撞擊前變焦筒,就會產生第三情況

撞擊後的一點點不順暢,檢測出來是前變焦筒造成的話,就必須整組換掉!~~~

這樣就很明顯,看的出來左邊的Nikon 24-70mm F2.8E VR是一整組鏡筒含鏡片的

右邊Nikon 24-70mm F2.8G只有鏡筒而已,這樣的零件差異?想必維修價差也很大!



當看到這裡,一定很多人謾罵聲四起,但是這樣的設計背後,卻是製成上的一大進步!

為何麼說?

還記得許多年前我們指出Nikon 24-70mm F2.8G前鏡筒的設計鬆動,那樣得間隙,有可能造成長期使用後"成像"衰落的疑慮嗎?

在這次的Nikon 24-70mm F2.8E VR裡面,前變焦鏡筒幾乎達到完全沒有間隙的不可思議的地步!

我很好奇他是怎麼辦到的!

於是我們針對主筒內的絕對領域進行拆解,得到好氣又好笑,又不得不佩服的設計!(絕對領域是指拆裝這個地方,即使修復好之後,成像也很難回復正常)

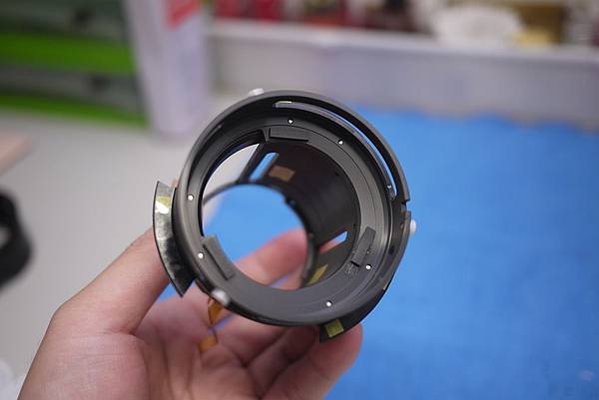

跳過許多步驟,直擊主筒內部,裡面包含一組對焦鏡片

全部拆除後,有看到重點嗎?

再仔細看,這是什麼???

止滑墊,類似文具行可以買到的止滑墊,但是有一點點不一樣,我看到的時候,差點笑到噴淚!

但是回過神之後,又佩服的不知道該說什麼!!!

一位最厲害的老師,能把最困難的數學題目,簡單的說明清楚,讓學生了解

一位最厲害的設計師,能把最困難的必要間隙,簡單地透過止滑墊,完全解決

這個設計,讓鏡筒的間隙達到"0",而且還可以順利作動,而且取得容易,成本便宜,加上材質有一點點不同,即使長期使用,也不容易變形.........超神的!



最後,對於成像校正的部分,NRC列出了很多的原因

1.70mm成像差異

變焦至70端,仔細看圖,是準焦的,但是總覺得怪怪的,對嗎?

再附上校正後的成像,這樣比較就明顯多了



2.消失的鏡片

請參閱以前的文章http://nrcintw.pixnet.net/blog/post/459746248-%5bnrc%5dnikon-24-70mm-f2.8e-vr-%E6%B6%88%E5%A4%B1%E7%9A%84%E9%8F%A1%E7%89%87

這個問題比較嚴重,而且麻煩



3.24mm 邊緣的成像不佳,難以發現

這個問題與Nikon 24-70mm F2.8G類似,都是出現在24mm的邊緣

如果只是輕微的差異,其實是不用維修的

而且我也不是每次都可以校正到這麼漂亮



4.VR偏移

如同這篇文章:深度解剖"十年一劍 Nikon 24-70mm F2.8E VR 雙刃劍" V2.0



5.以上4種情況交叉產生,會暈倒,很麻煩!!!

所以千萬不要來一張照片問我,這是什麼狀況,有時連我也無法判斷,因為要從內部拆解去判斷



最後Nikon 24-70mm F2.8E VR真的是一顆設計相當好的鏡頭

改善了以往Nikon 24-70mm F2.8G輕微碰撞舊卡死的現象

而且針對D850高像素加入的VR系統,有很大的幫助,因為D850會需要提高安全快門,Nikon 24-70mm F2.8E VR的VR可以讓快門稍稍回復,成像的成功率提高!

所以我認為Nikon 24-70mm F2.8E VR有它的價值存在!

PS:Nikon 24-70mm F2.8E VR遮光罩千萬不要移除,不要反扣,請千萬要正裝保護好前鏡筒!



補充說明:

原廠設計Nikon 24-70mm F2.8E VR前變焦筒,其實有一層保護套筒的,如果再加上遮光罩就可以達到"雙層保護",可以有更好的防撞效果!所以遮光罩一定要裝上!
